KH10T110B
Sähkönumero: 4606064
Tuoteryhmät: Kartiopylväät
Tuotenumero: KH10T110B
Tehometin kartiopylväät
Tehometin kartiopylväät tarjoavat modernin ratkaisun katu- ja tievalaistustarpeisiin. Pylväiden kartiokkuus takaa optimaalisen suhteen pylvään kuormitettavuuden ja ulkonäön suhteen.
Standardinmukaisissa kartiopylväissä on tyvikartio, joka helpottaa pylvään asennusta ja keskittämistä valmisjalustaan sekä välittää kuormat tasaisesti teräksestä betoniin.
Saumattomat kartiorungot takaavat visuaalisesti virheettömän ratkaisun erityisesti silloin, kun pylväät maalataan tai pinnoitetaan Plascoat-menetelmällä.
Yksinkertaisen tyylikkääseen pylväsrunkoon on luontevaa yhdistää monen tyylisiä valaisinvarsia ja valaisimia.
Tuotteiden mitoitus: standardi SFS-EN 40-3-3
Tuotteiden valmistus: standardi SFS-EN 40-5
Raaka-aine: alapiialueen teräs (Si + P ≤ 0,04 %)
Sinkitys: kansainvälinen standardi SFS-EN ISO 1461, kerrospaksuus tyypillisesti <90 μm.
Kartiopylväiden valaisinsovite: halkaisija 60 mm ja pituus 100 mm.
Varren kiinnitys: pylvään päässä (ei suorat kartiopylväät) on kaksi 3×120º jaolla olevaa ruuvisarjaa kartiovarren helppoon ja luotettavaan kiinnittämiseen.
Lataa tuotekortti Jaa linkki sähköpostiin
Jaa artikkeli
Tekniset tiedot
Paino (kg)
-
Materiaali
teräs
Pylväsmuoto
kartio
Valaistuskorkeus (m)
10
Rungon latvan halkaisija (mm)
60

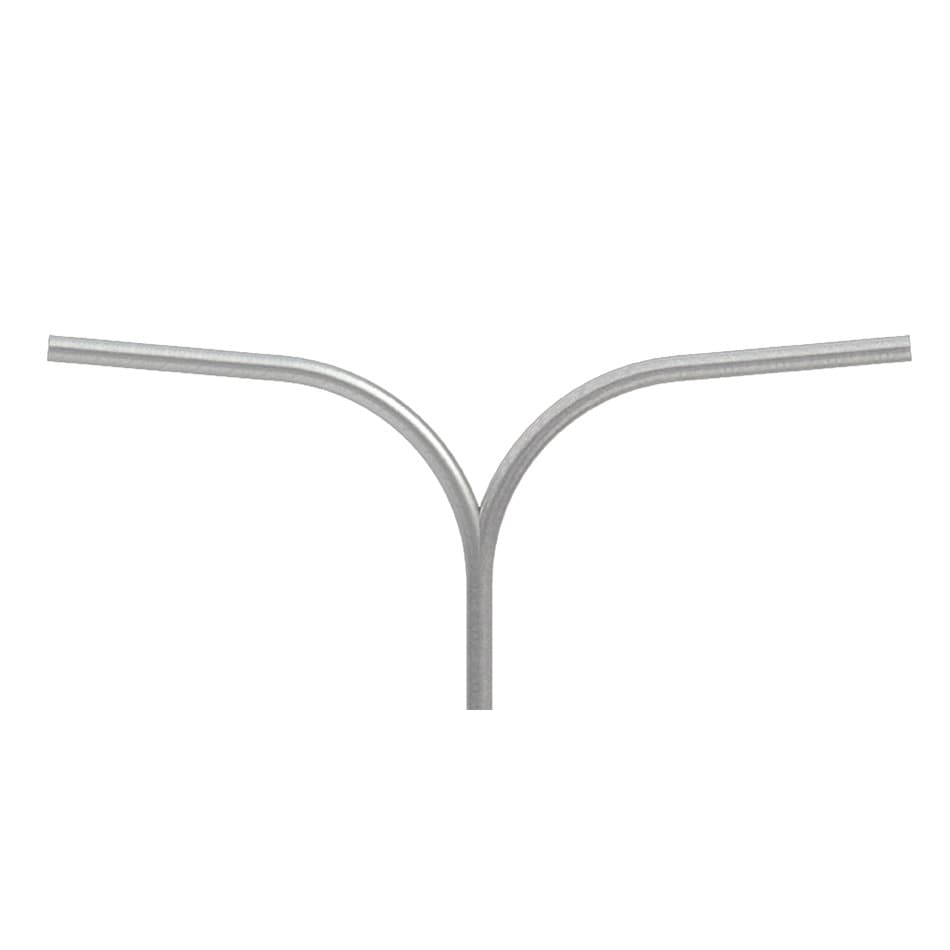

Varsi/orsityyppi
kaksivartinen
Varren ulottuma/orren leveys (mm)
1000
Varren halkaisija (mm)
60
Valaisinsovitteen halkaisija (mm)
60
Upotussyvyys (mm)
-
Tyven halkaisija (mm)
166
Kytkentäaukon leveys x korkeus (mm)
-
Kytkentätilan sisämitta (mm)
-
Kytkentäaukon etäisyys maanpinnasta (mm)
-
EN40 kapasiteetti FI (21 m/s, CAT2, class A) m²
-
Perustaminen
Perustaminen upotuksella
Upotuksella xxx mm
Suosittelemme tälle tuotteelle esimerkiksi seuraavia LujaBetonin jalustoja:
| Tuotteen tyyppi | Sähkönumero | |
|---|---|---|
| Vaihtoehto 1 | RBJ-4.8B | 4607278 |
| Vaihtoehto 2 | RBJ-4.8 RST | 4607219 |
| Suojakumi pylväs+jalusta- yhdistelmälle |
235/145K | 4607395 |
Perustaminen laipalla
Pintakäsittely
Metalliosien pintakäsittely
Metalliosat on sinkitty kansainvälisen standardin SFS-EN ISO 1461 mukaisesti (kerrospaksuus tyypillisesti <90μm).
Lue lisää Tehometin teräspylväiden sinkityksestä Teräspylväiden kuumasinkitys -sivulta.
Teräsosat voidaan maalata RAL-värien vakiosävyillä tai helposti huollettavalla ja sitkeällä Plascoat-pinnoitteella. Tehometin teräksisten valaisinpylväiden vakiovärit on esitetty Maalauspalvelu–sivulla.
